LCN-UMF oder kann mir jemand beim Denken helfen

[Thomas.Einzel]

Bezüglich des Tastenkommandos an die Gruppe:
Da stehe ich gerade etwas auf dem Schlauch. Was genau willst Du damit bewirken bzw. prüfen?
Geht es darum zu testen, ob das UMF Positionierungsbefehle direkt an ein SR6- oder P-Port-Modul senden kann?

Es soll nur als Demo zeigen, dass man in die Tastenspeicher Befehle einspeichern kann, die das betreffende Modul (mit dem Tastenspeicher) gar nicht kennt. Das empfangene Modul muss sie unterstützen, sprich ausführen.
Die Pro prüft IIRC (=falls ich mich richtig erinnere) das, wenn man von Modul x einen Befehl an ein reales Modul y z.B. in einen Tastenspeicher (oder andere Befehlsspeicher) abspeichern möchte, ob das Zielmodul diesen Befehl unterstützt. Das Quellmodul muss den Befehl nicht kennen, er werden nur eine paar Byte in den Tastenspeicher abgespeichert, die "Texte" dazu macht die Pro. Eine einfache Variante diese Prüfung der Pro "zu umgehen" ist an eine Gruppe zu senden, da prüft die Pro das nicht.

Und ja, warum die Firma Issendorff keine UP Module mit Positionierung und einem Interface für lokale Tasten (wie I-Port) zur einfachen Montage am oder im Rollladenkasten baut, aber mit UMR und UMF (und den 24V Varianten) mehrere andere Uxx Rollladenmodule, muss man bei der Firma Issendorff erfragen. Mir ist es ein Rätsel. (und komme mir bitte keiner mit einer Lösung/Idee mit Sende Taste Verzögert Kaskaden, das habe ich schon vor vielen Jahren gemacht, ist nur suboptimal).

[Thomas.Einzel]

Ich hab kein UMF zur Hand, in der Vorlagen meiner LCN-Pro 6.9.5 ist auch kein UMF. Lt. UMF Waschzettel ist die Pro 6.9.5 ausreichend.

Wenn jemand eine sonst leere lp3 mit einem UMF als Anlage posten könnte?

[Niko]

Vorweg: Ich habe weder UMF noch UMR zur Hand. Ich habe aber mittels einer LinHK-Kopplung der LCN-PRO 6.9.5 vorgegaukelt, sie könne solch ein Modul mit fiktiver Seriennummer und fiktiver Firmwareversion parametrieren. Auf den damit gemachten Beobachtungen basieren meine folgenden Aussagen und Vermutungen.

Das UMF, welches als Rollladenmodul definiert ist, scheint das einzige Uxx-Modul mit dem Menüpunkt „Jalousiepositionierung“ zu sein. Das würde für ein Rollladenmodul auch Sinn ergeben – wenn es damit seine Ausgänge direkt ansteuern würde.

Auch beim UMR wird das angeboten.

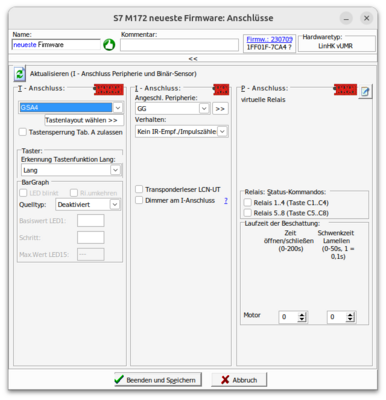

Beim einem UMR kann ich unter "Anschlüsse" Motor-Laufzeiten parametrieren, wie es sonst höchstens bei Hutschienenmodulen mit echten Relais möglich ist:

Da auch hier nur ein Motor angeboten wird, vermute ich mal: Wenn man da etwas konfiguriert und dann die Positionierungskommandos für Motor 4 nutzt, dann kann man damit die an die Ausgänge 1 und 2 angeschlossenen Motoren ebenfalls steuern. Dann wirken bei solch einer Konfiguration die virtuellen Relais 7 und 8 modulintern irgendwie auf die beiden realen Ausgänge. Und warum es Motor 4 ist, ist auch klar: Bei Motor 1 wären Relais 1 und 2 belegt und man könnte kein R1U zusätzlich an den T-Port anschließen.

Ob das tatsächlich so ist, kann ich mangels realem UMR leider nicht testen. Es klingt für mich aber plausibel.


Kommen wir nun zum UMF zurück: Versuche ich da bei meinem simulierten UMF das Fenster "Anschlüsse" zu öffnen, passiert nichts. Es öffnet sich kein Fenster, es gibt auch keine Fehlermeldung.

Hier vermute ich einen kleinen Fehler in LCN-PRO 6.95. Das war ja die erste und wohl auch letzte PRO-Version, die LCN-UMF unterstützen soll. Nur tut sie es vielleicht nicht vollständig. Vielleicht hatte man gedacht: UMF hat weder T- noch I-Port (wenn auch quasi ein integriertes B3I), dann brauchen wir das Fenster ja nicht.

@Ralph: Ist das bei Deinem realen UMF ebenso? Wenn ja, dann wäre ein Vergleich mit LCN-PRO+ interessant, vielleicht ist dort ja eine Konfiguration möglich.


Schöne Grüße
Niko
